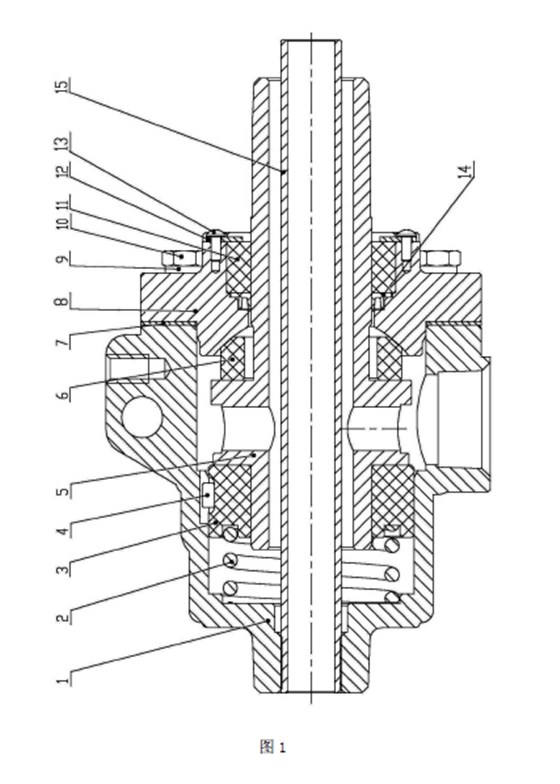

如圖1 所示，SCS-O帶有雙重密封結構的旋轉接頭主要包括殼體1、外管5 和內管15，殼體1 內底端設有圓柱彈簧2和圓柱環3，圓柱彈簧2 的端面嵌入圓柱彈簧2 的端面凹槽中。外管5 側面設有介質進口，介質進口側壁與圓柱環3 滑動接觸。外管5 的一端伸入圓柱環3 中，另一端上套裝球面環6。

圓柱環3 將外管5 的介質進口與圓柱彈簧2 隔離，使得圓柱彈簧2 處于低溫區，減少圓柱彈簧2 熱變形和脆斷現象的產生，確保了密封性能并延長了使用壽命。

圓柱環3 和外殼1 內壁之間設有卡槽，卡槽中設有止轉滑動銷4，止轉滑動銷4 能夠沿著卡槽前后滑動，并阻止圓柱環3 和外殼1 之間發生相對轉動。

外管5 內設有內管15，外管5 和內管15 之間設有介質通道，內管15 一端與介質出口連接，另一端連接用戶旋轉設備。

殼體1 的端面上通過六角螺栓10 連接端蓋8，端蓋8 內側設有密封球面，端蓋8 的密封球面與球面環6 密封接觸，從而形成產品的第一道密封結構，避免產品的跑冒滴漏。所述端蓋8 和六角螺栓10 之間設有彈性墊圈9，端蓋8 和殼體1 的端面之間設有密封墊7。

外管5 上套裝導向環11，導向環11 通過止轉板12 壓入端蓋8 內，止轉板12 通過螺釘13 固定在端蓋8 端面上。

端蓋8 內側設有密封槽，密封槽內設有泛賽密封圈14，泛賽密封圈14 套裝在外管5 上，用于密封端蓋8 和外管5 之間，泛賽密封圈14 后端通過導向環11 壓緊。泛賽密封圈14 構成產品的第二道密封結構，避免產品的跑冒滴漏。

所述圓柱環3 和導向環11 構成了外管5 的雙支撐無油軸承結構，使得外管5 能夠平穩運轉。

SCS-O帶有雙重密封結構的旋轉接頭的工作原理是：在工作時，介質通過殼體1 上的進口進入外管的介質進口，然后通過介質進口進入外管和內管之間的介質通道進入內管連接的用戶旋轉設備上，從而起到降溫作用。降溫后的介質通過內管流出。在端蓋的前后端分別設有球面環和泛賽密封圈構成的雙重密封結構，提高了產品的密封性能，避免跑冒滴漏現象的發生。

SCS-O帶有雙重密封結構的旋轉接頭結構簡單、緊湊、合理，在端蓋的前后端分別設有球面環和泛賽密封圈構成的雙重密封結構，提高了產品的密封性能，避免跑冒滴漏現象的發生；具有溫差結構，減少圓柱彈簧熱變形和脆斷現象的產生，確保了密封性能并延長了使用壽命。
